一、N 沟道 MOS 管的导通机制
N 沟道 MOS 管作为一种常见的电子元件，在电路控制中发挥着重要作用。其导通的关键在于 G 极（栅极）与 S 极（源极）之间的电压差。当这一电压差超过 MOS 管的阈值电压时，D 极（漏极）与 S 极之间会形成导通路径。具体来说，在实际应用中，通过将控制信号接入 G 极，并将 S 极接地（GND），可以实现对 N 沟道 MOS 管开关状态的有效控制。一旦 D 极和 S 极导通，其导通电阻 Rds(on) 会变得极小，通常处于几十毫欧的水平，从而使得电流流过时产生的压降可以忽略不计，为电路中的电流流通提供了低损耗的通道。
二、N 沟道 MOS 管作为低侧电源开关的应用
（一）基本电路连接与工作原理

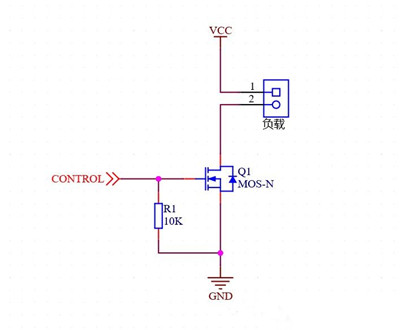

在低侧电源开关的应用场景中，N 沟道 MOS 管的控制信号（CONTROL）通常为 3 - 12V 的电平信号。负载的一端连接到电源的正极，而另一端则与 MOS 管的 D 极相连。当 CONTROL 信号处于高电平时，即 Vgs（栅源电压）超过 NMOS 管的导通阈值电压时，MOS 管导通，负载得以正常工作；相反，当 CONTROL 信号为低电平时，Vgs 降为 0，MOS 管关断，负载停止工作。这种控制方式简单直接，能够实现对负载电路的有效通断控制。
（二）防止电路反接?；ど杓?/div>
防止电路反接的功能原理

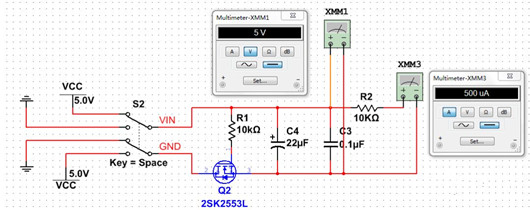

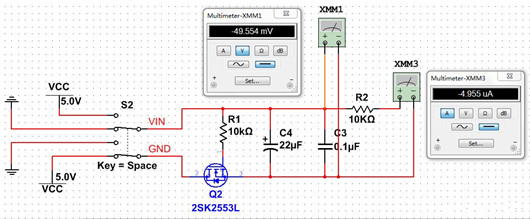

当 N 沟道 MOS 管应用于防止电路反接的场景中，在正常的电路连接情况下，假设 VCC 为 5V 的电源，并通过一个 10KΩ 的阻性负载进行供电，此时通过电压表和电流表测量，可以得到正常的电压值为 5V，电流值为 500μA 左右。然而，当模拟电源反接的情况，即通过切换 Key 开关使电源极性接反时，测量得到的电压值会变为约 -49.554mV，电流值约为 -4.955μA。这种变化表明，N 沟道 MOS 管在这种情况下能够有效地限制反向电流的大小，起到一定的?；ぷ饔?，防止因电源反接导致的电路损坏。
电路反接?；さ纳杓埔庖?/div>
在实际的电子电路设计中，电源反接是一种常见的异常情况，可能会对电路中的各个元件造成严重的损坏。N 沟道 MOS 管用于防止电路反接?；さ缏返纳杓疲芄辉谝欢ǔ潭壬咸岣叩缏返目煽啃院臀榷ㄐ?。当电源反接发生时，MOS 管的特性使得反向电流受到限制，从而?；ち撕笮缏访馐芄蟮姆聪虻缌鞒寤?，减少了因电源极性错误连接而导致的维修成本和设备损坏风险。
三、N 沟道 MOS 管应用中的注意事项
（一）驱动信号的要求
为了确保 N 沟道 MOS 管的可靠导通和关断，驱动信号需要满足一定的要求。在导通时，栅极驱动电压应足够高，以确保 Vgs 超过阈值电压，并且提供足够的电压裕量，使得 MOS 管能够工作在饱和导通区，从而降低导通电阻，减少功率损耗。而在关断时，驱动信号应尽量降低至接近 0V，以确保 MOS 管完全截止，避免出现漏电流过大的情况。
（二）散热考虑
在大电流应用中，尽管 N 沟道 MOS 管的导通电阻较小，但仍会产生一定的热量。因此，需要根据实际工作电流和导通电阻计算功率损耗，并采取适当的散热措施，如安装散热片、使用风扇等，以保证 MOS 管在正常温度范围内工作，延长其使用寿命。
（三）寄生电感和电容的影响
在高频开关应用中，N 沟道 MOS 管的寄生电感和电容可能会对电路的性能产生影响。寄生电感会导致电压尖峰的产生，而寄生电容则可能引起开关速度的下降。因此，在高频电路设计中，需要合理布局布线，尽量减少寄生参数的影响，必要时可以采用缓冲电路等措施来改善电路的高频特性。
