    继电器并联二极管作用,继电器反向并联二极管介绍
    继电器线圈并联续流二极管的作用分析与原理
    在继电器驱动电路中，常见的一种?；ご胧┦窃诩痰缙飨呷α蕉朔聪虿⒘桓龆埽ㄍǔ３莆鞫芑蚍醇ざ埽Ｕ庖簧杓贫杂谌繁５缏肺榷ㄔ诵?、延长继电器及相关元件寿命至关重要。其作用原理分析如下：
    1. 必要性：电感特性引发的潜在风险
    继电器线圈本质上是感性元件（电感），其核心特性在于电感中的电流不能瞬间突变（遵循楞次定律）。当驱动电路断开（例如控制三极管由导通变为截止），线圈电流被迫减小。此时，为维持原有电流方向，线圈会感应产生一个高电压（即反向电动势或感应电压尖峰）。这个尖峰电压的正极性将出现在驱动管原先连接电源正极的一端（三极管集电极）。
    2. 未加?；な钡奈：?/div>
    若无?；ご胧?，这个高幅值的感应电压尖峰将带来多重危害：
    击穿驱动元件： 该尖峰电压直接加在控制线圈通断的半导体开关器件（如三极管、MOSFET）两端，极易超出其最大耐受电压（V<sub>CE(max)</sub> 或 V<sub>DS(max)</sub>），导致器件永久性损坏或性能退化。
    干扰电源系统： 尖峰电压通过电源回路传导，可能引起整个系统电源电压的瞬时波动，干扰其他敏感电路的正常工作。
    电磁干扰（EMI）： 能量以火花形式瞬间释放，产生强烈的电磁辐射干扰。
    触点损坏： 对于带机械触点的器件（如继电器本身或机械开关），长期承受此冲击会加速触点氧化或熔蚀。
    3. 续流二极管的工作原理
    在线圈两端反向并联一个二极管（阴极接电源正极侧，阳极接驱动器输出侧）可有效解决上述问题：
    导通通路： 当驱动器断开瞬间，线圈产生的感应电动势会使二极管阳极电位高于阴极电位（相对于线圈断电前的状态），此时续流二极管立即正向导通。
    能量泄放： 二极管为线圈中存储的磁场能量（1/2 * L * I²）提供了一个低阻抗的泄放回路。电流得以通过该回路持续流动（续流），直至电感能量以热能形式在回路电阻（主要是线圈内阻）中消耗殆尽。
    电压钳制： 二极管导通后，其两端压降被钳位在其正向导通压降（VF，通常约0.7V）附近。因此，加在驱动开关器件（如三极管）两端的电压峰值被限制在 VCC + VF 的范围内（VCC为电源电压），远低于可能损坏器件的危险水平。同时，电源线上的电压也被有效钳制，避免了系统干扰。
    4. 典型电路示例与验证

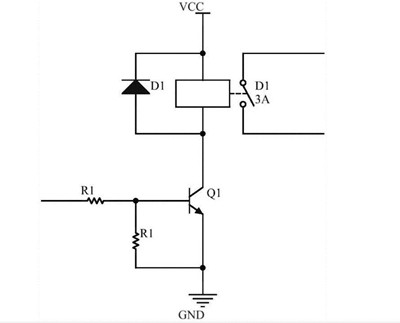

    下图展示了一个典型的NPN三极管驱动继电器的电路，其中D1即为关键的续流二极管：
    继电器并联二极管
    工作状态： 当输入信号为高电平时，三极管饱和导通，线圈得电，继电器吸合。此时续流二极管D1因反向偏置而截止。
    ?；ぷ刺?当输入信号变为低电平时，三极管截止，线圈失电。线圈感应出的反向电动势令D1正向导通，形成续流回路，?；と芎偷缭础?/div>
    验证： 使用示波器观测三极管集电极电压（驱动点）波形清晰可见其效果：不加D1时，关断瞬间会产生一个远超VCC（可达2倍VCC以上）的尖锐高压脉冲；并联D1后，该高压尖峰消失，电压被平滑地钳制在安全范围内（约VCC + 0.7V）。
