    低电容瞬态抑制二极管(TVS)的作用与应用详解

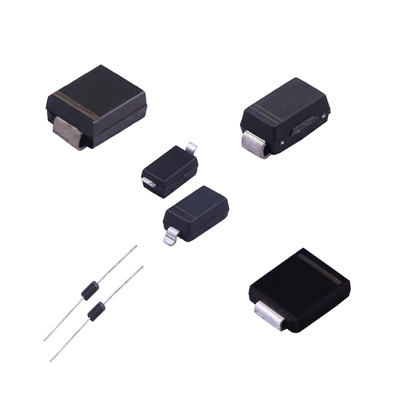

    低电容瞬态抑制二极管
    低电容瞬态抑制二极管（Low Capacitance Transient Voltage Suppressor，简称TVS）是一种专门用于保护电子设备免受电压瞬变影响的半导体器件。它主要用于?；っ舾械牡缱拥缏罚缥⒋砥?、数字信号处理器、存储器、传感器等，防止因静电放电（ESD）、电快速瞬变（EFT）或电源浪涌等导致的损坏。以下是关于低电容TVS二极管的详细介绍。
    1. 瞬态抑制二极管的基本原理
    瞬态抑制二极管（TVS）是一种固态器件，主要用于吸收和抑制高能量的瞬态电压，这些电压可能会损坏或干扰电子设备的正常运行。TVS二极管通常由硅等半导体材料制成，具有非线性的电压-电流特性。在正常工作电压下，TVS二极管表现为高阻抗；而当电压超过其击穿电压时，其阻抗会急剧降低，从而将瞬态电压引导至地线，?；さ缏贰?/div>
    2. 低电容瞬态抑制二极管的特点
    低电容TVS二极管的最大特点是其电容值非常低，这对于高速数字电路尤为重要。高电容可能会影响信号的完整性和电路的性能，而低电容TVS二极管则能有效避免这一问题。因此，它广泛应用于高频领域，如无线通信、高速数据传输等。
    3. 低电容瞬态抑制二极管的应用场景
    3.1 ?；っ舾械缏?/div>
    在高速数字电路中，如手机、电脑、服务器等设备中，低电容TVS二极管用于?；の⒋砥?、存储器和其他高速数字逻辑电路，防止电压瞬变对其造成损害。
    3.2 保护通信接口
    在USB、HDMI、以太网等高速通信接口中，低电容TVS二极管能够有效防止静电放电和其他瞬态电压对接口的破坏。
    3.3 保护电源电路
    在电源电路中，低电容TVS二极管用于保护电源?？槊馐艿缭蠢擞亢退蔡缪沟挠跋?，确保电源的稳定运行。
    3.4 ?；ご衅?/div>
    在高精度传感器（如压力传感器、温度传感器）中，低电容TVS二极管能够防止电压瞬变对传感器的影响，确保测量数据的准确性。
    4. 低电容瞬态抑制二极管的工作原理
    4.1 正常工作状态
    在正常工作电压下，低电容TVS二极管表现为高阻抗，几乎不导电。
    4.2 击穿状态
    当电压超过击穿电压时，TVS二极管迅速进入低阻抗状态，允许瞬态电流通过，从而?；ず笮缏贰?/div>
    4.3 恢复状态
    瞬态事件结束后，TVS二极管会迅速恢复到高阻抗状态，继续为电路提供?；?。
    5. 低电容瞬态抑制二极管的关键参数
    5.1 击穿电压
    击穿电压是TVS二极管开始导电的电压阈值，选择时需要根据电路的工作电压来确定。
    5.2 最大脉冲电流
    最大脉冲电流是TVS二极管能够承受的最大瞬态电流，需确保其能够应对电路中的最大瞬态电流。
    5.3 电容值
    电容值是TVS二极管的重要参数，特别是在高速数字电路中，低电容值能够减少对信号完整性的影响。
    5.4 封装类型
    封装类型决定了TVS二极管的物理尺寸和安装方式，需根据电路板的空间和安装需求进行选择。
    6. 低电容瞬态抑制二极管的选型指南
    6.1 确定?；ぜ侗?/div>
    根据电路的工作电压和可能遇到的瞬态电压，选择合适的击穿电压。
    6.2 考虑电容值
    对于高速数字电路，选择电容值较低的TVS二极管，以减少对信号的影响。
    6.3 考虑最大脉冲电流
    确保TVS二极管能够承受预期的最大瞬态电流，避免因过流而损坏。
    6.4 考虑封装类型
    根据电路板的空间和安装要求，选择合适的封装类型。
    7. 低电容瞬态抑制二极管的安装与测试
    7.1 安装
    TVS二极管应尽可能靠近需要?；さ牡缏?，以确保其能够快速响应瞬态电压。
    7.2 测试
    使用适当的测试设备和方法，验证TVS二极管的性能和?；ばЧ繁Ｆ淠芄宦愕缏返谋；ば枨?。
    8. 结论
    低电容瞬态抑制二极管是现代电子设备中不可或缺的?；ぴＫü蘸鸵种扑蔡缪?，有效?；っ舾械缏访馐芩鸹怠Ｕ费≡?、安装和测试TVS二极管，对于确保电子设备的性能和可靠性至关重要。无论是高速数字电路、通信接口，还是电源和传感器，低电容TVS二极管都能提供可靠的保护，是电子设计中不可忽视的关键组件。
