换流回路中的杂散电感会引起波形震荡，EMI或者电压过冲等问题。因此在电路设计的时候需要特别留意。本文给出了电路杂散电感的测量方法以及?？槭菔植嶂性由⒌绺械亩ㄒ宸椒?。
图1为半桥电路的原理电路以及开关上管IGBT1时产生的电压和电流波形。作为集中参数显示的电路杂散电感Lσ，代表了整个回路（阴影区域）中的所有的分布电感（电容器、母线和IGBT?？椋?。
半桥电路以及开关IGBT1时的电流和电压波形
由于电流的变化，在杂散电感Lσ上产生了Lσ*dioff/dt的电压降。它叠加在DC-link电压Vcc上，被看作是关断IGBT1时的电压尖峰。根据RBSOA图，该尖峰电压必须限制在IGBT?？榈淖瓒系缪筕CES内（芯片上测量，在CE辅助端子上测量）。此外，考虑到?？橹鞫俗雍透ㄖ俗又涞脑由⒌绺校谑菔植嶂懈隽艘惶踅刀钋?，用于在功率端子上测量电压时使用。

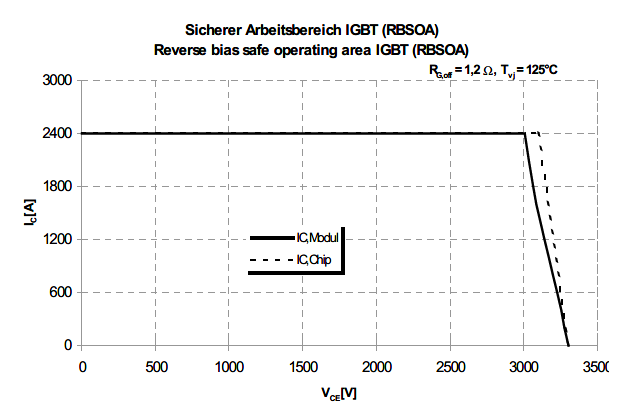

FZ1200R33KF2的RBSOA
通过IGBT导通时，集电极的电压降可以推导出整个回路的杂散电感：当IGBT处于阻断状态且电流已经上升时，可以测量di/dt和电压降ΔV，并根据公式Lσ=ΔV/di/dt计算得到电感。

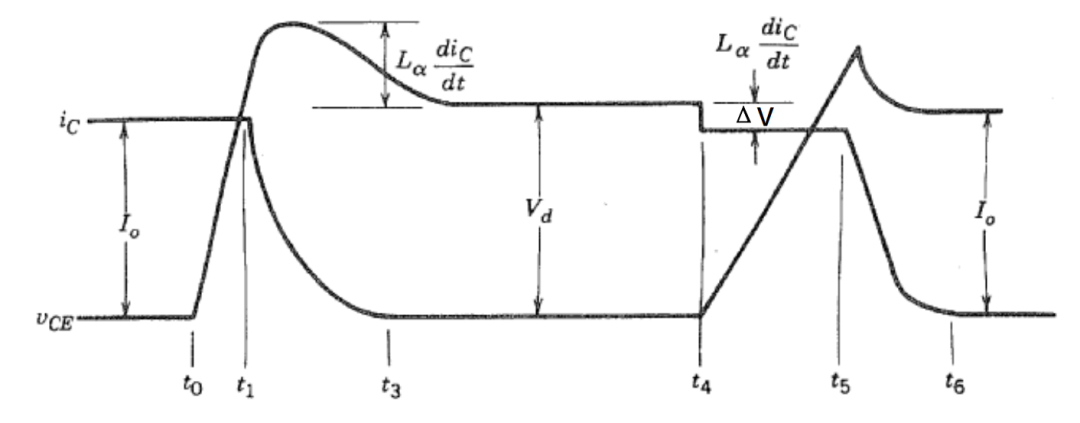

回路电感测试波形
?？槟诓吭由⒌绺屑扑阒翟谑菔植嶂谢岣?。对于单管?？椋飧鲋稻褪侵疤岬降闹鞴β屎透ㄖ俗又涞脑由⒌绺?；对于半桥模块或者是有多个桥臂的?？?，这个值表示跟应用相关的上管和下管换流回路。因为?？榻峁共煌?，这个值肯定会比单独测量上下管电感之和低。对于含有多个桥臂的模块，从电源到桥臂再回到负电源的情况最坏的换流回路需要被考虑。

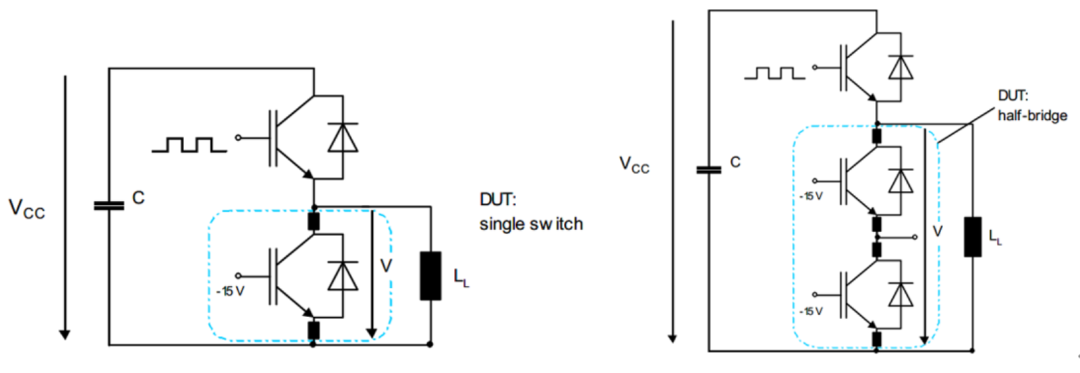

测量电路
根据?？槔嘈偷亩ㄒ?，数据手册上的杂散电感值应该做如下解释：
单管模块类型FZ
?？樵由⒌绺型ü鼵E主端子之间测量

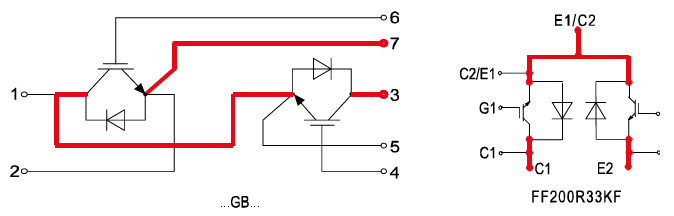

半桥?？槔嘈虵F(带有三个主端子)
数据手册的杂散电感值包含从上管到下管整个回路，从上管C1到下管E2的电感值。
H桥?？槔嘈虵4
这类模块包含两个独立的桥臂。数据手册的杂散电感值包含一个桥臂从上管到下管整个回路，从正极到负极端子。

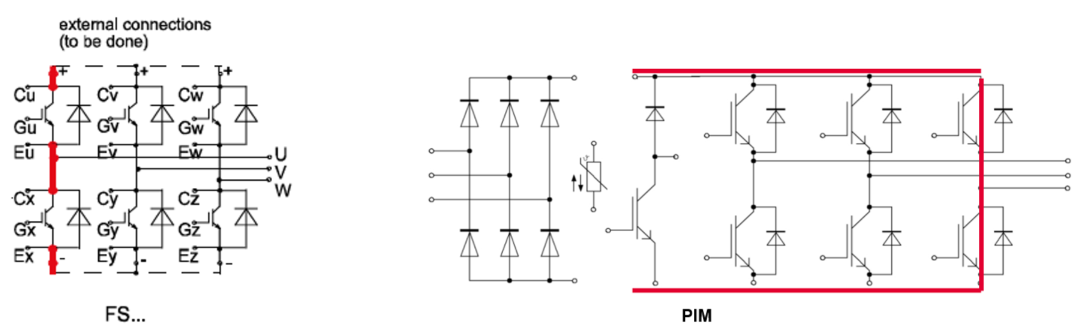

三相全桥?？榛蛘逷IM类型FS/FP
这类模块数据手册的杂散电感值是指最坏情况下从上管到下管整个回路的电感值，从P+到N-端子
设计杂散电感是变频器产品研发环节中非常重要的一个环。除了前期的计算和仿真之外，实际测量也是非常有必要的。特别是要模拟现场多种的恶劣工况，如低温，过压，大电流等；防止现场功率器件超过安全工作区导致失效。
