    三种防止反向电流损害的方法介绍
    在特定电路配置下，输出电压有时可能会高于输入电压。 这将导致反向电流状况，并可能损坏您的电路。那么，应该如何防止反向电流的损害?
    防止反向电流

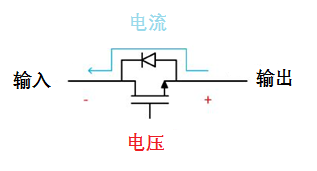

    图1：反向电流
    以下有3种常见的方法可以防止反向电流 - 二极管，MOSFET 和 负载开关 。
    二极管
    二极管提供最简单且最便宜的反向电流?；し椒?。 但是，对于典型的二极管，二极管上的正向压降将Vcc限制在0.6V-0.8V，并增加了系统的功耗。
    防止反向电流

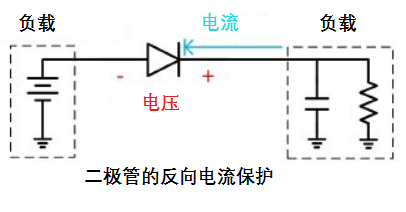

    图2：二极管的反向电流?；?/div>
    您可以选择肖特基二极管以減少正向压降，但它们較昂贵，而且有較多的反向电流泄漏。
    MOSFETS ( MOS管 )
    使用如下所示2个MOS管串联的好方法。在MOS管关闭时，可以阻止從两个方向上來的电流。 MOS管的压降低于二极管解决方案，但缺点是这种方法需要更多的空间。
    防止反向电流

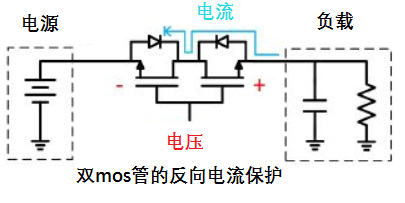

    图3：双MOS管的反向电流?；?/div>
    负载开关
    与MOS管一样，负载开关可在关闭时阻止两个方向上的电流。 它们还减少了占地面积和BOM数量。
    防止反向电流

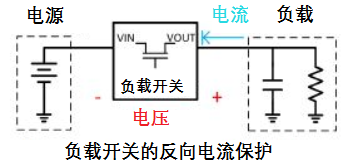

    图4：负载开关的反向电流保护
    例如，Texas Instruments 1 的 TPS22963C 负载开关是用于反向电流?；さ缏?。
    在通过ON引脚禁用器件并且VOUT被强制为外部电压后，只有非常少量的电流将从VOUT流向VIN。 这将防止在外部电压的电源上产生任何额外的电流负载。
    防止反向电流

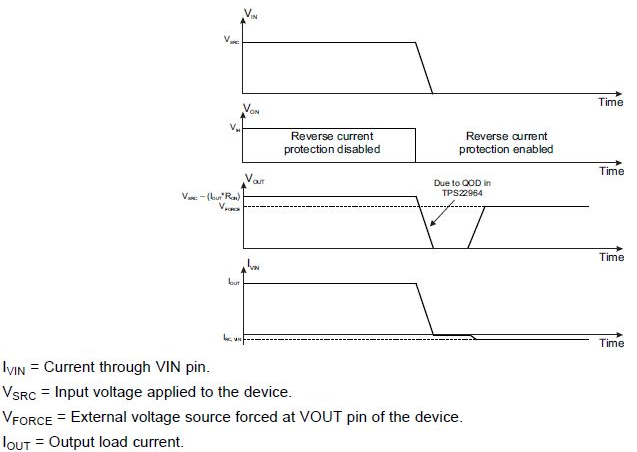

    图5：TPS22963C 负载开关用于反向电流?；さ缏?br /> 烜芯微专业制造二极管，三极管，MOS管，桥堆等20年，工厂直销省20%，4000家电路电器生产企业选用，专业的工程师帮您稳定好每一批产品，如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
