H桥电路（H-Bridge Circuit）是一种电子电路配置，能够使电流在两个方向上流动，从而控制如直流电机等负载的方向和速度。这种电路因其结构类似于字母“H”而得名，它广泛应用于电机驱动、电源转换等领域。
有刷直流电机通常具备两个电源接线端子，通过这两个端子施加电压以驱动电机。这两个端子存在以下四种基本的连接方式：
两个端子都未与任何电路连接。（如果一端连接而另一端未连接，情况亦相同）
将直流电源的正极（+）连接到一个端子，负极（-）连接到另一个端子。
以与第二种方式相反的极性将直流电源连接到电机。
将两个端子直接相连。

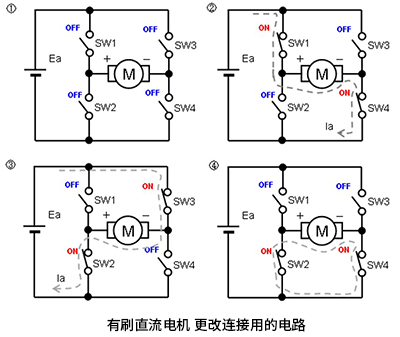

这四种状态可以通过使用四个开关组成的电路来实现，这种电路因其结构类似字母“H”而被称为“H桥电路”（亦称为“全桥电路”）。
控制方式：
H桥电路可以通过多种方式进行控制，包括手动控制、微处理器控制或专用电机驱动器芯片?？刂菩藕疟匦肴繁Ｔ谌魏问焙蛑挥幸桓龈弑吆鸵桓龅捅呖赝北蘸希苑乐苟搪?，这称为“击穿”。为了避免这种情况，通常会在开关之间加入死区时间（dead time），即一段时间内所有的开关都是断开的。
注意事项：
在使用H桥电路时，需要注意以下几点：
确?？氐目刂坡呒?，避免击穿。
根据负载的电流和电压选择合适的开关元件。
考虑散热问题，因为开关在工作时会产生热量。
如果需要处理大功率负载，可能需要使用隔离驱动和?；さ缏?。
