    MOSFET电动汽车充电桩应用介绍
    采用恒流/恒压和脉冲充电相结合的充电桩系统
    MOSFET 充电桩 电路

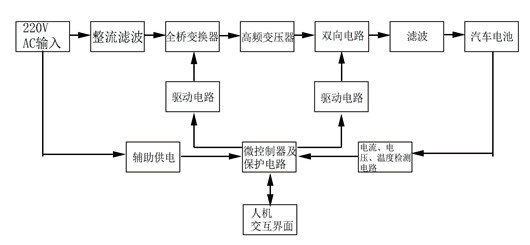

    ?？樯杓瓶蚣芡?/div>
    该双模式充电桩主要技术参数：
    输入电压：AC 220V/50Hz
    输出最大电压：500V
    输出最大电流：10A
    整机效率：≥90%
    稳压精度：≤0.5%
    充电系统直流?？?/div>
    目前市场需要的直流充电桩都是大电流充电，所以应用于市场时，可以将多个样机并联，实现输出大电流的效果。
    主电路设计参数：
    电源系统最大输出功率5000W
    整流桥最大输出电流18.9A
    整流输出电压311V
    整流桥型号KBU3510
    滤波电容：5个1000uf/450V的铝电解电容并联
    采用全桥式电路
    高频变压器采用PC40材料的PO50/50磁芯，初级绕组10匝，次级绕组20匝
    隔直电容2.2uF 的CBB电容
    采用零电压PWM变换器（ZVS）
    全桥逆变电路输出最大电压：500V
    全桥逆变电路输出最大电流：10A
    微控制器 STM32
    MOSFET 充电桩 电路

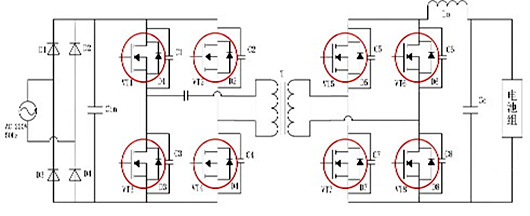

    系统主电路图
    由于主电路与微控制器STM32功率相差过大，MOS管和控制器之间必须隔离，因此每个MOS管都采用独立的驱动电路。
    全桥逆变电路中MOS管的选择
    能够承受全桥逆变电路的最大输出电压500V
    承受最大电流＞18.9A
    MOSFET 充电桩 电路

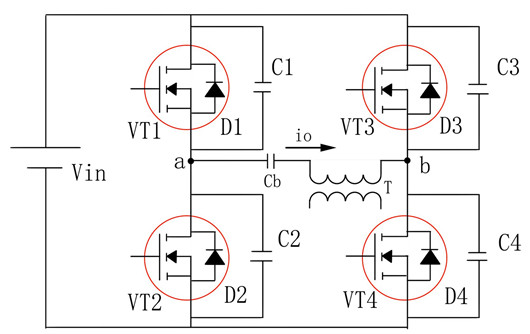

    全桥变换器的基本电路图
