    开关电源噪声的产生和抑制
    随着我国电子工业的不断发展，电源?？槭谐⌒枨罅吭嚼丛酱?。电源?？橄喽杂贚DO，有效率高、功率密度高等优势。测试电源?？榈氖涑鲈肷?，应该如何抑制噪声呢。
    开关电源
    图1 低纹波噪声电源?？?/div>
    一、电源?？樵肷牟?/div>
    反激式开关电源拓扑结构，如图 1所示。由场效应管Q1导通，输入电流流过变压器和场效应管Q1，再场效应管Q1关断，使得输入电流通过电磁感应到变压器的输出端，实现能量的传递。由于变压器初级存在漏感，漏感和场效应管Q1的寄生电容产生振荡，振荡产生的减压尖峰，在能量传递过程中，也传递到了输出端，形成噪声。漏源级的电压波形如图 2所示。
    开关电源
    图 2 反激式电源拓扑
    开关电源

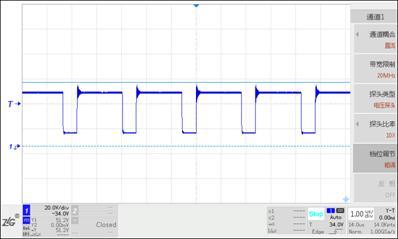

    图 3  场效应管漏极电压波形
    二、好的布局设计抑制噪声
    在设计的过程中，工程师们都会在场效应管DS两端加吸收电路，减小尖峰，可以有效的减小电源?？榈氖涑鲈肷?/div>
    实际应用中，在模块输入输出端加电容，配合好的PCB布局可以更进一步的减小?？榈氖涑鑫撇ㄓ朐肷?。PCB板的布局，根据电流的流向上放电容，电源?？槲撇ㄔ肷疾辉偈俏侍?。下图列举了两种布局方式。
    开关电源

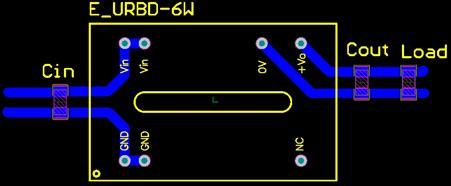

    图4  正确的滤波电容PCB板布局
    开关电源

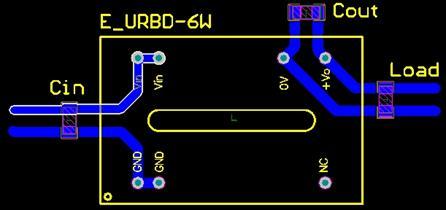

    图 5  错误的滤波电容PCB布局
    周立功致远电子研发生产的E_URBD-6W系列模块电源设计时，考虑的电容以及变压器的布局，有效的减小了电源?？槭涑鑫撇ㄔ肷?。下图是典型型号E2405URBD-6W的输出纹波噪声。
    开关电源

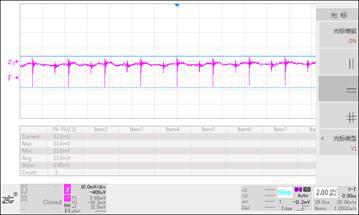

    图 6  优异的纹波噪声
