    功率场效应管MOSFET?；さ缏飞杓浦斗窒?br />
    随着技术的发展，功率MOSFET在社会里面的应用会越来越广泛，功率MOSFET的前景是十分的好。因此今天本帖为大家分析一下功率MOSFET?；さ缏飞杓频哪谌?。下面主要分析了功率MOSFET?；さ缏犯鞣矫娴哪谌?。

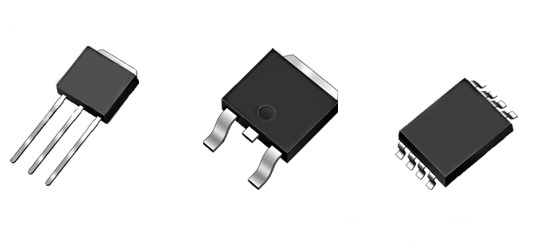

    功率场效应管自身拥有众多优点，但是MOSFET管具有较脆弱的承受短时过载能力，特别是在高频的应用场合，所以在应用功率MOSFET对必须为其设计合理的?；さ缏防刺岣咂骷目煽啃浴?br /> 功率场效应管
    功率MOSFET?；さ缏分饕幸韵录父龇矫?/div>
    1、防止栅极di/dt过高
    由于采用驱动芯片，其输出阻抗较低，直接驱动功率管会引起驱动的功率管快速的开通和关断，有可能造成功率管漏源极间的电压震荡，或者有可能造成功率管遭受过高的di/dt而引起误导通。为避免上述现象的发生，通常在MOS驱动器的输出与MOS管的栅极之间串联一个电阻，电阻的大小一般选取几十欧姆。
    2、防止栅源极间过电压，功率MOSFET?；さ缏飞杓?/div>
    由于栅极与源极的阻抗很高，漏极与源极间的电压突变会通过极间电容耦合到栅极而产生相当高的栅源尖峰电压，此电压会使很薄的栅源氧化层击穿，同时栅极很容易积累电荷也会使栅源氧化层击穿，所以要在MOS管栅极并联稳压管以限制栅极电压在稳压管稳压值以下，?；OS管不被击穿，MOS管栅极并联电阻是为了释放栅极电荷，不让电荷积累。
    3、防护漏源极之间过电压
    虽然漏源击穿电压VDS一般都很大，但如果漏源极不加?；さ缏?，同样有可能因为器件开关瞬间电流的突变而产生漏极尖峰电压，进而损坏MOS管，功率管开关速度越快，产生的过电压也就越高。为了防止器件损坏，通常采用齐纳二极管钳位和RC缓冲电路等保护措施。
    当电流过大或者发生短路时，功率MOSFET漏极与源极之间的电流会迅速增加并超过额定值，必须在过流极限值所规定的时间内关断功率MOSFET，否则器件将被烧坏，因此在主回路增加电流采样?；さ缏罚钡缌鞯酱镆欢ㄖ?，通过?；さ缏饭乇涨缏防幢；OSFET管。
