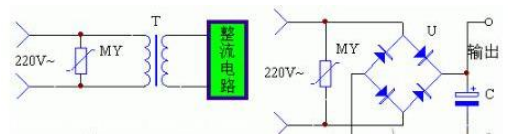

将压敏电阻MY并接在整流二极管或电源变压器的输入端即可起到?；ぷ饔?。

压敏电阻保护电路图

不少地方由于电网供电不稳或错相（220V照明电压变成380V动力电压），而造成家用电器过压烧毁的事故屡有发生。为此，巧用一只压敏电阻器将普通漏电保护器改造成了过压、漏电双功能保护器，经使用效果良好。此法简单易行，不须打开漏电?；て魍饪墙懈母妫?mdash;般爱好者都可完成。

一、工作原理

电路如图所示，其中虚线框内为漏电?；て髟械缏?，RV为新增压敏电阻器。平时，电网输入电压正常时，RV阻值很大，呈断开状态，对保护器构不成任何影响。一旦电网因故过压（》260V）或错相（380V），则RV阻值急剧变小，形成一个大电流回路。此时，穿过零序电流互感器的进线电流I1和经过负载及RV回到电源中线的电流I2，尽管方向相反，但大小不等，即矢量和不为零（与漏电时情形一样）。于是，零序电流互感器的次级就有感应电压产生，这一电压经电子电路检测、识别、处理后，就会使脱扣器线圈通电工作，在0.1s内通过主开关切断包括?；て髟谀诘墓┑绲缭矗佣辜矣玫缙髅庠夤缪顾鸹?。待电网电压恢复正常后，手动合上主开关，即恢复正常供电。

线间应用电路

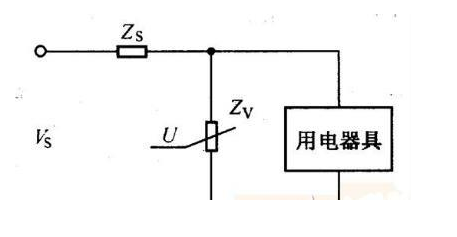

下图所示是线间应用电路。这一电路的特点是将压敏电阻R并联在电源线进线之间或是信号线与地线之间，当R1两端的电压达到击穿电压时，R1阻值迅速减小，达到过压?；つ康摹?br />

作为压敏电阻，典型的应用场合是在电源线及长距离传输的信号线遇到雷击而使导线存在浪涌脉冲等情况下对电子产品起?；ぷ饔?。

一般在线间接入压敏电阻可对线间的感应脉冲有效，而在线与地之间接入压敏电阻则对传输线和大地间的感应脉冲有效。

感性负载应用电路

下图所示是感性负载应用电路。电路中，R1是压敏电阻，当电源开关S1断开时，感性负载两端会产生很大反向电动势，这时R1用来限制这一反向电动势，达到保护目的。

压敏电阻保护电路图

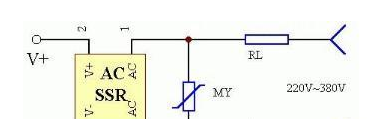

该装置的应用电路如图所示。当固态继电器SSR用于驱动感性负载时，在电源接通与断开的瞬间会产生较高的浪涌电压，为了?；SR内部的双向可控硅元件不致过电压而损坏或误动作，可在SSR的交流输出端并接一只压敏电阻MY。压敏电阻的选择，如果是220V电源，采用470V即可；如果是380V电源，选用830V的。

压敏电阻保护电路图

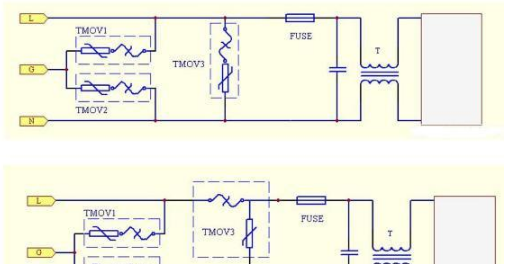

采用热?；ば脱姑舻缱璧牧街值湫偷缏?。

说明：

a、TMOV1~3中温度保险丝TCO能承受的最大放电电流与相串联的压敏电阻MOV的最大放电电流相当;

b、如果仅需采用横向?；ぃú钅１；ぃ┑幕?，图中的TMOV1、TMOV2可去除;

c、不用考虑图中后置的电流保险丝fuse的浪涌通流量，其电流额定值的选定仅需考虑后续电路中的过流?；?。
