    压敏电阻定义-封装符号-特性类型与应用图解

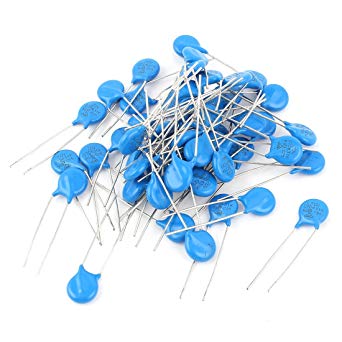

    什么是压敏电阻？
    压敏电阻
    压敏电阻
    压敏电阻是电压相关电阻（VDR）。一个的电阻变阻器是可变的并且取决于所施加的电压，这个词由“ var iable res istor ”字样的部分组成。当电压增加时，它们的电阻会降低；在电压过高的情况下，它们的电阻会急剧下降。这种行为使它们适合在电压浪涌期间?；さ缏贰＠擞康脑蚩赡馨ɡ谆骱途驳绶诺?，最常见的VDR类型是金属氧化物变阻器或MOV。
    定义
    压敏电阻是非线性双元件半导体，随着电压的增加会降低电阻。电压相关电阻通常用作敏感电路的浪涌抑制器。

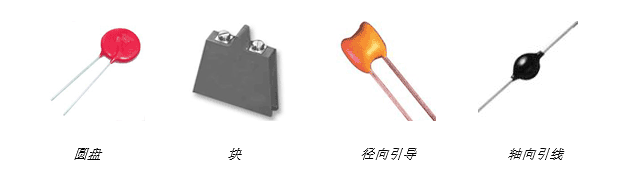

    压敏电阻封装
    以下是经常遇到的不同包的一些示例?？榉庾坝糜诟叩亩疃üβ?。
    压敏电阻
    压敏电阻封装图示
    特点
    电压相关电阻器具有非线性变化电阻，取决于所施加的电压。在额定负载条件下阻抗很高，但是当超过电压阈值（击穿电压）时，阻抗会急剧下降到一个低值。它们通常用于?；さ缏访馐芄蟮乃蔡缪褂跋?。当电路暴露在高压瞬态时，压敏电阻开始导通并将瞬态电压钳位到安全水平。输入浪涌的能量部分传导并部分吸收，?；さ缏?。
    最常见的类型是MOV或金属氧化物压敏电阻。它们由氧化锌（ZnO）晶粒的烧结基质构成。晶界提供PN结半导体特性，类似于二极管结。随机取向的晶粒矩阵可以与串联和并联的大型二极管网络进行比较。当施加低电压时，仅通过结的反向泄漏引起非常小的电流流动。然而，当施加超过击穿电压的高电压时，结经历雪崩击穿并且大电流可以流动。这种行为导致非线性电流 - 电压特性。
    电流（I）到端子之间的电压（V）之间的关系通常用下式描述：压敏电阻

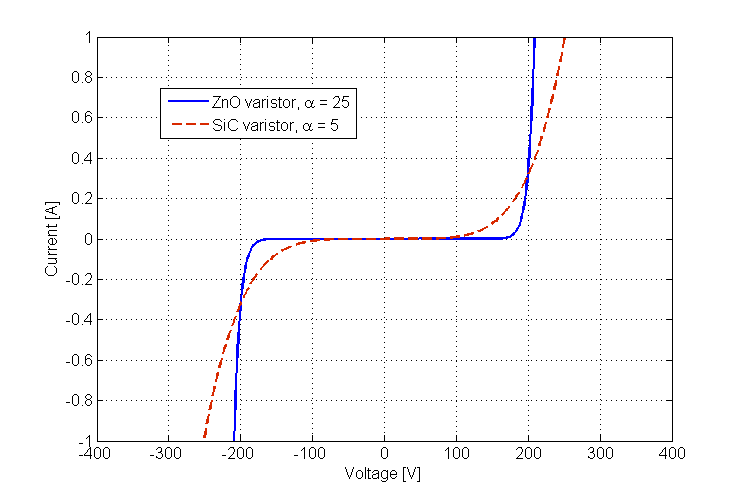

    术语α描述了非线性程度。图1显示了MOV（高α）和SiC压敏电阻（低α）的特性曲线。
    压敏电阻
    压敏电阻电压-电流特性
    重要的选择参数是钳位电压，峰值电流，最大脉冲能量，额定AC / DC电压和待机电流。当用于通信线路时，杂散电容也是一个重要参数。高电容可以充当高频信号的滤波器或引起串扰，从而限制通信线路的可用带宽。
    在1-1000微秒量级的高瞬态电压浪涌的情况下，压敏电阻可用于短时间保护。然而，它们不适合处理持续的浪涌。如果以焦耳（J）为单位的瞬态脉冲能量过高且明显超过绝对最大额定值，则它们会熔化，燃烧或爆炸。
    MOV在暴露于反复浪涌时会降解。每次浪涌后，MOV的钳位电压会稍微降低，多少取决于MOV相对于脉冲的焦耳等级。随着钳位电压越来越低，当钳位电压低于受?；さ南叩缪故?，可能的故障模式是部分或完全短路。这种情况可能导致火灾。为了防止火灾，它们通常与热熔丝串联连接，在过热的情况下断开MOV。为了限制劣化，建议使用与受?；さ缏吩市淼母咔坏缪梗韵拗评擞康谋┞读?。
    应用
    压敏电阻的非线性特性使其成为浪涌?；ぷ爸玫睦硐胙≡?。高压瞬变源可以是例如雷击，静电放电或来自电动机或变压器的感应放电。它们例如经常用在电涌?；て鞯缭窗逯?。具有低电容的特殊类型可保护通信线路。
    这些VDR适用于各种应用，包括：
    1、电话和其他通信线路?；?/div>
    2、无线电通信设备瞬态抑制
    3、电涌?；て鞯缭窗?/div>
    4、有线电视系统电涌?；て?/div>
    5、电源?；?/div>
    6、微处理器保护
    7、电子设备?；?/div>
    8、低压板级保护
    9、瞬态电压浪涌抑制器（TVSS）
    10、汽车电子保护
    11、工业高能交流保护
    类型
    最重要的压敏电阻类型：
    1.金属氧化物压敏电阻 - 上面描述的MOV是一种由氧化锌（ZnO）组成的非线性瞬态抑制器
    2.碳化硅压敏电阻 - 这曾经是MOV进入市场之前最常见的类型。这些组件使用碳化硅（SiC）。它们已广泛用于高功率，高压应用。这些器件的缺点是它们消耗了大量的待机电流，因此需要一系列间隙来限制待机功耗。
    替代类型的浪涌抑制装置包括：
    1.硒电池 - 这些抑制器使用硒整流器，可提供高能反向击穿电流。一些硒细胞具有密封愈合特性，可以承受高能量放电。然而，它们没有现代MOV的夹紧能力。
    2.齐纳二极管 - 采用硅整流技术的瞬态抑制器件。它们具有非常恒定的电压钳位能力。这些部件的主要缺点是它们具有有限的能量耗散能力。
    3.撬棒装置 - 撬棒装置使浪涌对地短路，这种短路将持续到电流低于某一非常低的水平。创造滞后或力量跟随效果。撬棍装置的示例是：
    *气体放电管（GDT）或火花隙 - 这些器件在产生导电火花后导通，缺点是它们需要相对长的时间来触发，其优点是具有大的载流能力。
    *晶闸管浪涌?；て骷═SPD）- 具有与GDT类似的特性，但可以更快地动作。
    压敏电阻符号
    以下是压敏电阻的符号。它被描述为可变电阻器，其取决于电压U.
    压敏电阻
    压敏电阻符号
    IEC标准
