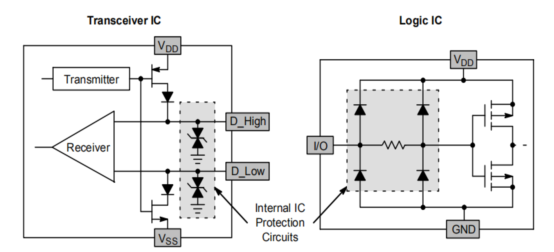

IC芯片的?；さ缏?/div>
在产品电路设计中，应考虑的几个事项包括：内部IC与外部TVS?；さ缏?，TVS二极管的开关电压，二极管阵列，共模补偿电压，后向驱动?；ぃ约安罘质淙胧涑龅?。其中，TVS二极管可削除IC上的浪涌电压。很多IC都带有内部保护电路，用以防止ESD失效的发生；但是，这对浪涌事件通常有些不足。
对于应用工程师来说，处理瞬时脉冲对器件损害的最好办法，就是将瞬时电流从敏感器件（如IC芯片）引开。为达到这一目的，在PCB布线时一般将将TVS与被?；は呗凡⒘?。这样，当瞬时电压超过电路正常工作电压后，TVS将发生雪崩击穿，从而提供给瞬时电流一个超低阻抗的通路，其结果是瞬时电流通过TVS被引开，从而避开被?；て骷?，并且在电压恢复正常值之前使被?；せ芈芬恢北３纸刂沟缪?。在此之后，当瞬时脉冲结束以后，TVS二极管再自动恢复至高阻状态，整个回路进入正常电压状态。

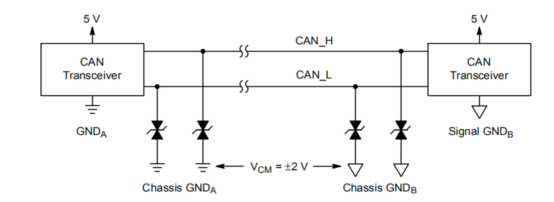

ESD?；さ缏?/div>
硅TVS二极管的抗浪涌能力与其尺寸和外部器件有直接关系，一般是内部IC TVS尺寸的10倍以上。外部TVS二极管之所以能提供高级别的浪涌保护，是因为该TVS二极管不仅仅是保护IC，而是提供更大的保护功能。另外，大多数IC的内部?；さ缏方鼋鲋荒苡Χ院苌僖徊糠諩SD事项，而外部TVS器件则可以提供无穷的浪涌免疫功能。
值得注意的是，了解IC的内部?；さ缏?，对选择外部TVS器件的额定功率和开关电压非常有帮助。遗憾的是，很多IC的数据表只提供了标称ESD，没有公开内部?；さ缏?。
事实上，内部?；さ缏房赏ü哐谷堋⑽妊苟?、二极管阵列、晶闸管、过压检测开关等常用电子元器件来设计。
可见，TVS二极管是一种方便、实用的电路?；て骷没е恍枳裱柑跫虻サ墓嬖?，就能实现有效的浪涌?；すδ?。唯一遗憾的是，TVS二极管体积较大，相信随着材料技术的发展，这方面问题将得到解决。
