开关电源概述
开关模式电源（Switch Mode Power Supply，简称SMPS），又称交换式电源、开关变换器，是一种高频化电能转换装置，是电源供应器的一种。其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。开关电源的输入多半是交流电源（例如市电）或是直流电源，而输出多半是需要直流电源的设备，例如个人电脑，而开关电源就进行两者之间电压及电流的转换。

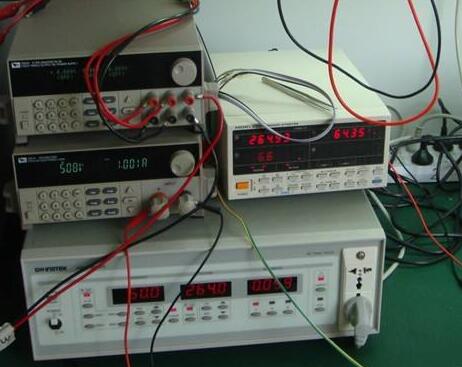

开关电源测试方法与说明
开关电源因其效率高，体积小而被电子企业广泛应用，以下是自己在工作中总结出来的测试方法和测试项目，在电源设计时若能充分考虑到这些方面，那么其产品将会被越来越多的客户所使用。
现在的电子产品对电源的要求有所提高，大部分是关心其稳定性，输入电压的范围，输出稳定性，输出谐波大小，在工作中发现有些电源的纹波较大，导致设备不工作，因此这也是影响电源发展的一个方面。
电源实际工作在电路中，最关心的还是源效应（电压调整率），因为电路确定后，负载已基本确定，负载的影响明显小于输入电压对电源的影响，此外还要注意电磁干扰，在电子环境中，电磁干扰对电源的工作会产生一定的影响，源效应和负载效应小的电源其稳定性较好，在电源设计中应考虑到这些方面。
随着国家强制认证的实施，电磁干扰和电磁抗干扰技术逐步提上日程，新电源的设计应通过电磁兼容性试验，才能保证产品在市场中流通。
（一）开关电源测试-反复短路测试
测试说明
在各种输入和输出状态下将模块输出短路，?？橛δ苁迪直；せ蚧厮?，反复多次短路，故障排除后，?？橛Ω媚茏远指凑Ｔ诵?。
测试方法
空载到短路：在输入电压全范围内，将?？榇涌赵氐蕉搪?，?？橛δ苷Ｊ迪质涑鱿蘖骰蚧厮酰搪放懦?，模块应能恢复正常工作。让?？榉锤创涌赵氐蕉搪凡欢系墓ぷ?，短路时间为1s，放开时间为1s，持续时间为2小时。这以后，短路放开，判断模块是否能够正常工作。
满载到短路：在输入电压全范围内，将?？榇勇氐蕉搪罚？橛δ苷Ｊ迪质涑鱿蘖骰蚧厮?，短路排除后，?？橛δ芑指凑９ぷ?。让?？榇勇氐蕉搪啡缓蟊３侄搪纷刺?小时。然后短路放开，判断?？槭欠衲芄徽９ぷ鳌?/div>
短路开机：将模块的输出先短路，再上市电，再模块的输入电压范围内上电，?？橛δ苁迪终５南蘖骰蚧厮酰搪饭收吓懦?，?？橛δ芑指凑９ぷ?，重复上述试验10次后，让短路放开，判断模块是否能够正常工作。
判定标准
上述试验后，电源模块开机能正常工作;开机壳检查，电路板及其他部分无异常现象(如输入继电器在短路的过程中触电是否粘住了等)，合格;否则不合格。
（二）开关电源测试-反复开关机测试
测试说明
电源?？槭涑龃畲蟾涸厍榭鱿?，输入电压分别为220v，(输入过压点-5v)和(输入欠压点+5v)条件下，输入反复开关，测试电源?？榉锤纯鼗男阅?。
测试方法
输入电压为220v，电源?？榭齑畲蟾涸?，用接触器控制电压输入，合15s，断开5s(或者可以用ac source进行模拟)，连续运行2小时，电源?？橛δ苷９ぷ鳌?/div>
输入电压为过压点-5v，电源模块带最大负载，用接触器控制电压输入，合15s，断开5s(或者可以用ac source进行模拟)，连续运行2小时，电源模块应能正常工作。
输入电压为欠压点-5v，电源?？榇畲蟾涸?，用接触器控制电压输入，合15s，断开5s(或者可以用ac source进行模拟)，连续运行2小时，电源模块应能正常工作。
判定标准
以上试验中，电源?？楣ぷ髡＃匝楹蟮缭茨？槟苷９ぷ?，性能无明显变化，合格;否则不合格。
（三）开关电源测试-输入低压点循环测试
测试说明
一次电源?？榈氖淙肭费沟惚；さ纳柚没夭睿⑸韵虑榭觯菏淙氲缪菇系?，接近一次电源模块欠压点关断，带载时欠压，断后，由于电源内阻原因，负载卸掉后电压将上升，可能造成一次电源?？榇τ谠诘脱故狈锤纯⒌淖刺?/div>
测试方法
电源?？榇卦诵校淙氲缪勾?输入欠压点-3v)到(输入欠压点+3v)缓慢变化，时间设置为5～8分钟，反复循环运行，电源?？橛δ苷Ｎ榷üぷ鳎诵凶钌?.5小时，电源模块性能无明显变化。
判定标准
一次电源?？檎Ａ诵校钌?.5小时后性能无明显变化，合格;否则不合格。
（四）开关电源测试-输入瞬态高压测试
测试说明
额定电压输入，用双踪示波器测试输入电压波形合过压?；ば藕牛淙氲缪勾酉薰β实慵?v跳变为300v，从示波器上读出过压?；で?00v的周期数n，作为以下试验的依据。
额定输入电压，电源?？榇卦诵校谑淙肷系?00v的电压跳变，叠加的周期数为(n-1)，叠加频率为1次/30s，共运行3小时。
判定标准
一次电源?？樵谏鲜鎏跫履芄晃榷ㄔ诵?，不出现损坏或其他不正常现象，合格;否则不合格。
（五）开关电源测试-输入低压跌落及输出动态负载
测试说明一次?？樵谑导适褂霉讨校笔淙氲缪沟涫?，电源?？橥患痈涸氐募蘅鍪强赡芊⑸?，此时功率器件、磁性元件工作在最大瞬态电流状态，试验可以检验控制时序、限流?；さ鹊缏芳叭砑杓频暮侠硇浴?/div>
测试方法
将输入电压调整为在欠压点+5v(持续时间为5s)、过压点-5v(持续时间为5s)之间跳变，输出调整在最大负载(最大额定容量，持续时间为500ms)、空载(持续时间为500ms)之间跳变，运行1小时;
将输入电压调整为欠压点+5v(持续时间为5s)、过压点-5v(持续时间为5s)之间跳变，输出调整在最大负载(最大额定容量，持续时间为1s)、空载(持续时间为500ms)之间跳变，运行1小时。
判定标准
在上述条件下，应能稳定运行，不出现损坏或其他不正常现象，合格;否则不合格。若出现损坏情况，记录故障问题，以提供分析损坏原因的依据。
